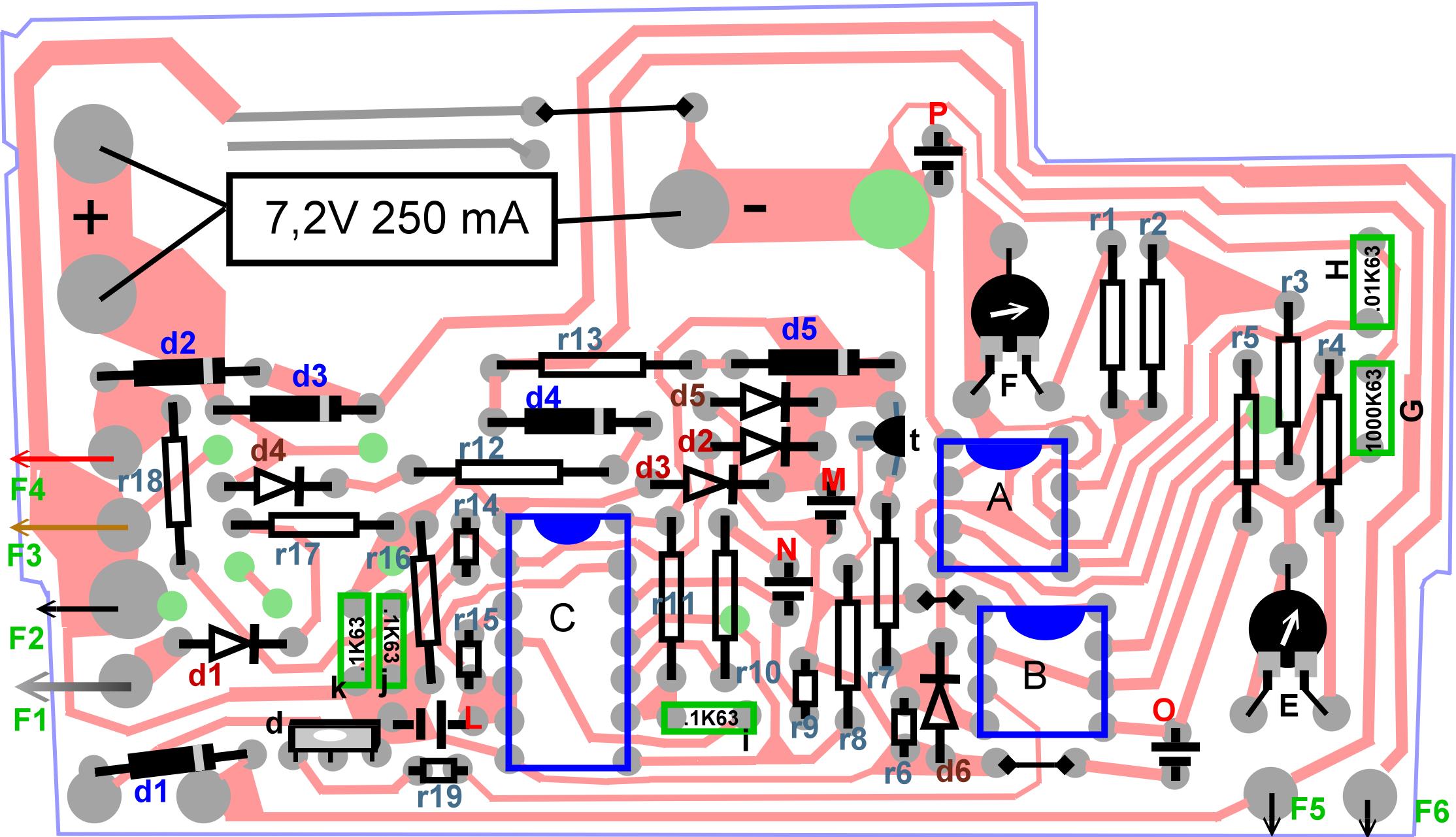

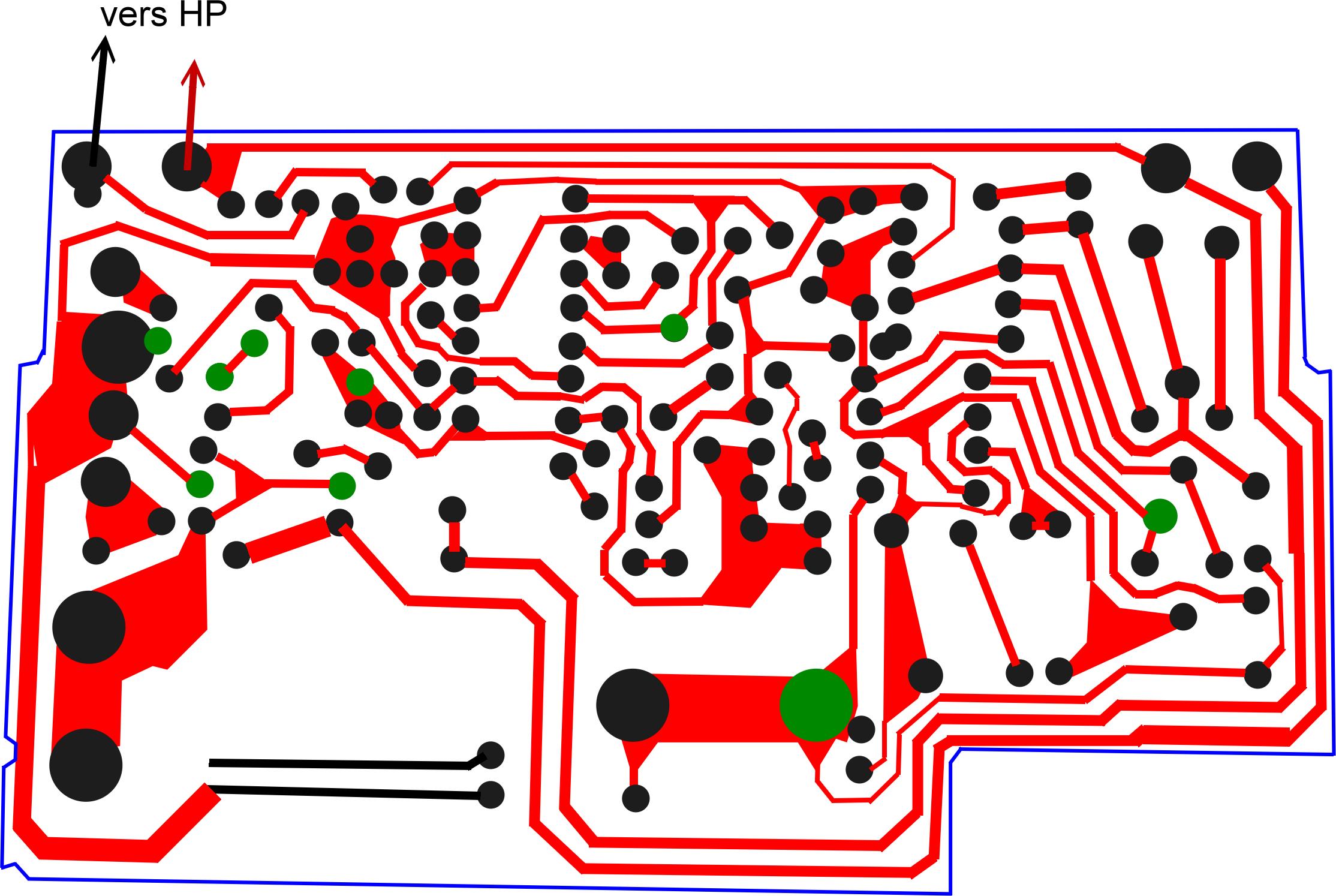

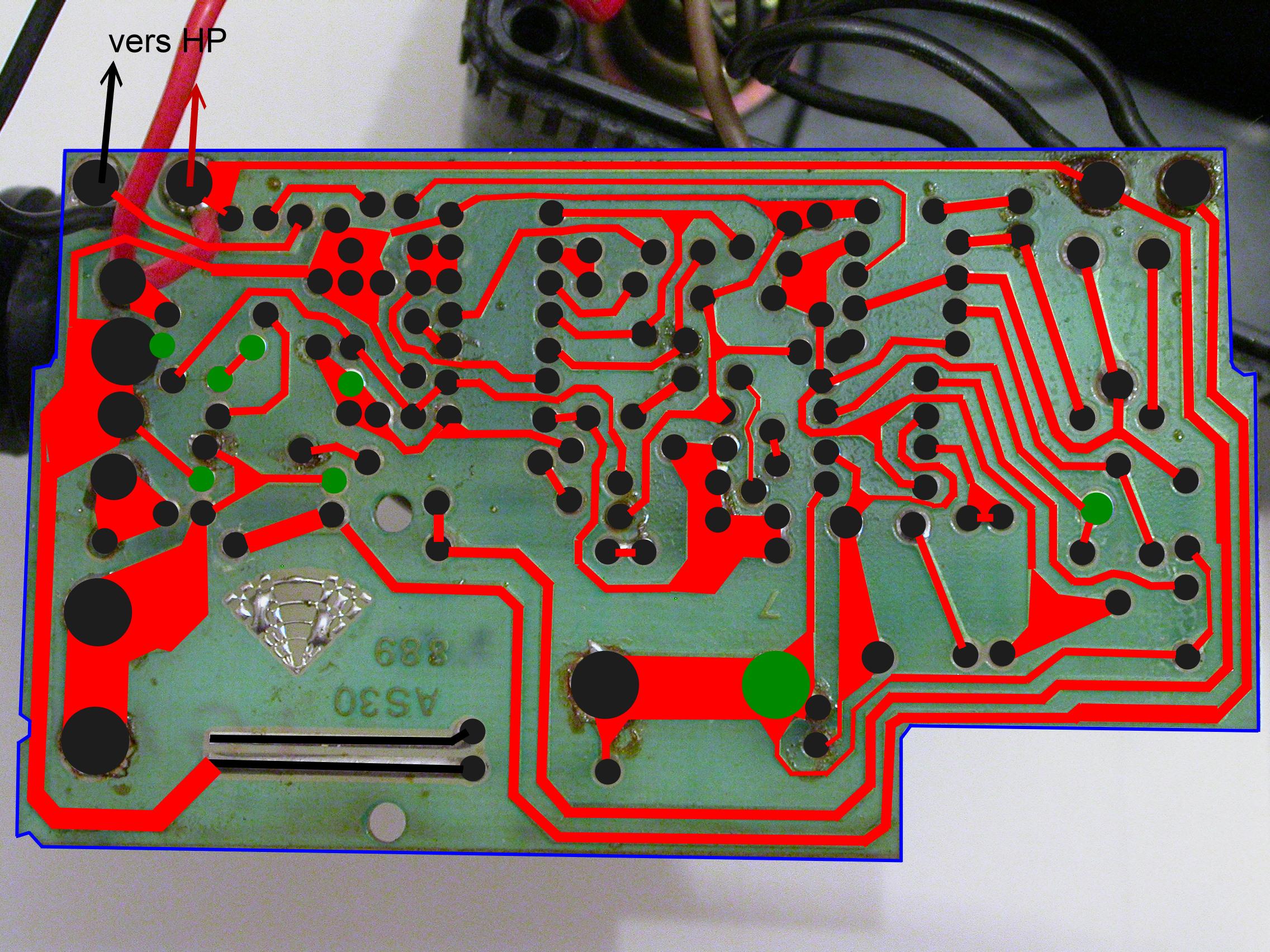

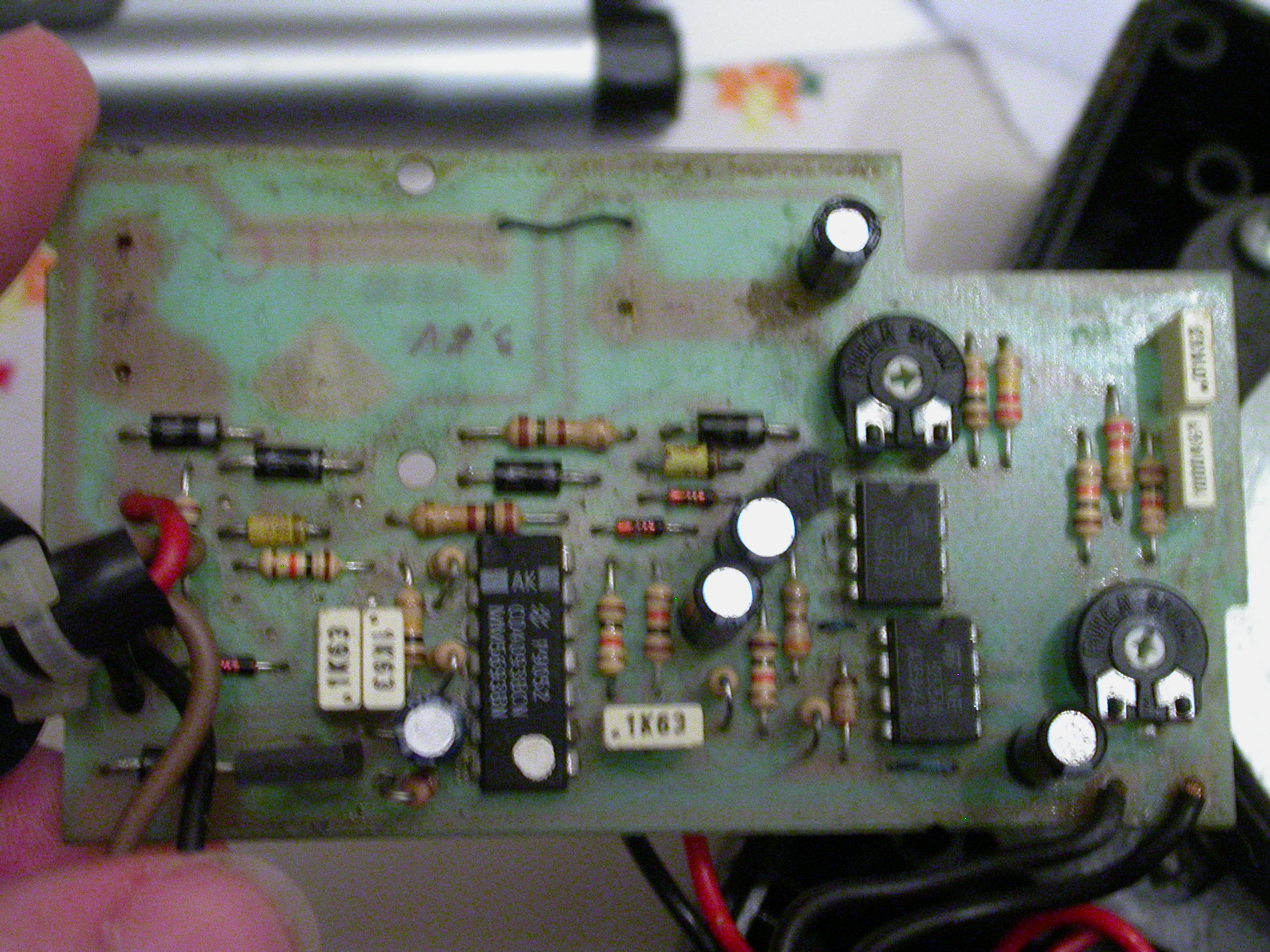

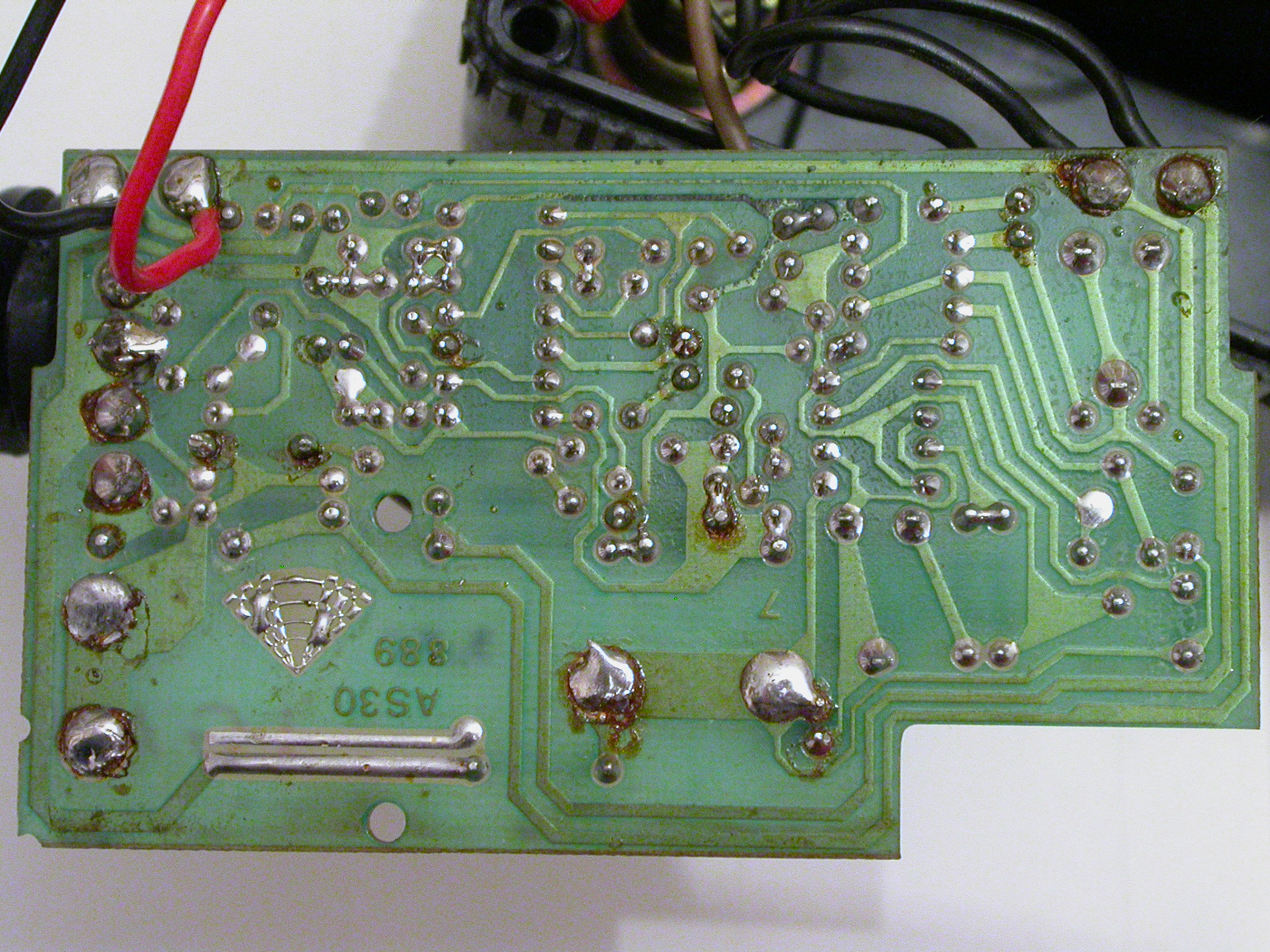

- Transistor t : BC557 (017- B)  PNP de forme T092

- Condensateurs : G (1000K63)
                                   H  (.01K63)
                                   I,J,K (.1K63)
                                   L (1 microF 100V)
                                   M (10 microF 63V)
                                   N (47 microF 25V)
                                   O (22 microF 25V)
                                   P (2,2 microF 100V)

- Résistances :8x  r1,r4,r5,r8,r10,r11,r17,r18 (10 k.ohms, marron-noir-orange-doré)
                     2x  r12,r13 (100 ohms ou 0,1 k.ohms, marron-noir-marron-doré)
                     2x  r2,r3  (220 k.ohms, rouge-rouge-jaune-doré)
                          r7 (390 ohms ou 0,39 k.ohms, orange-blanc-marron-argent)
                          r9 (470 k.ohms, jaune-violet-jaune-doré)
                     3x r14,r15,r16 (100 k.ohms, marron-noir-jaune-doré)
                          r19 (270 ohms ou 0,27 k.ohms, rouge-violet-marron-doré)
                          r6  (2,8 k.ohms mesuré mais jaune-violet-rouge-doré = 4,8 k.ohms) Attention (je demande confirmation)

- Résistance ajustable pas 2,5/5 diamètre 10 : F :(1M 003) ajusté à 286 k.ohms  et E :(470K 040) ajusté à 186 k.ohms

-Diodes :
             de redressement 5x  d1,d2,d3,d4,d5 (1N4002)
             de commutation silicium (petite diodes rouge) 3x     d1,d2,d3 (1N4148)
             zener 3x      d4 (BZV 85C 3v9 ),d5 (BZX85C 15 ),d6 (ZPD 7.5 equiv: BZX79C7.5)


- pour les fils: (le schéma du contacteur fil0 est représenté comme si on regardait les contacts, pour le contacteur de la voiture c'est pareil)
                     F1 (noir/blanc) correspond à la borne en bas à gauche du connecteur de la voiture (fil noir/blanc +12v)
                     F3 (marron) correspond à la borne en haut à gauche du connecteur de la voiture (fil marron)
                     F4 (rouge) correspond à la borne en haut à droite du connecteur de la voiture (fil rouge +12v)
                     P1 (marron) correspond à la borne en bas à droite du connecteur de la voiture (fil marron 0v)
